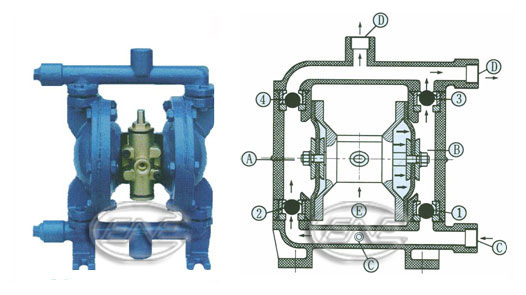

（QBY-K系列内置式气动隔膜泵结构图）

    在上图所表示的结构图中，能看到，在泵的两个对工作腔A、B中各有一块隔膜，由中心联杆连接。其隔膜的作用既是隔绝气体与液体，在工作时进行压力调节，具体工作原理是：压缩空气从E进入配气阀，使膜片同时向右运动，A室中由于膜片向右运动产生吸力，将②（圆球）向上顶开，把从C（入口）进入的液体吸入A室，与此同时，由于④也被吸引，所以不会上顶，保证了液体流进A室，B室中的液体则是被挤压，推开③由出口D流出，同样的，由于是挤压①不会被上推从而有效锁闭防止了回流，随后，膜片由于气压向左移动进行相反循环的运动，完成整个运输流程。
    由此工作原理可见，在整个过程中，所需要注意的点，包括保证隔膜的完好性，圆球与球座的接触良好性等等，了解整个运输过程才能更好的在细节中防止问题发生。

附上类似其的工作原理动态图
